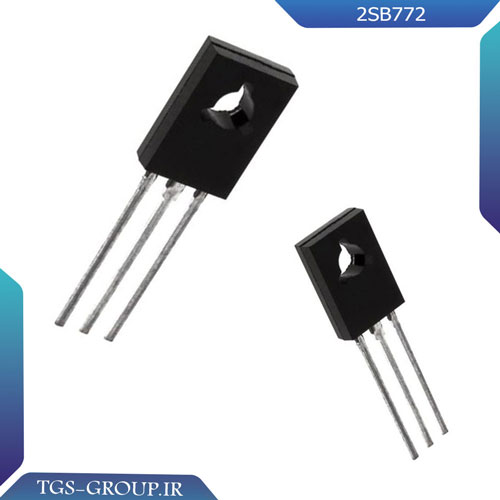

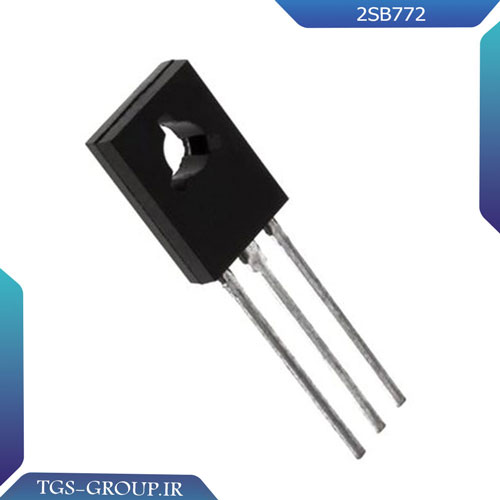

کاربرد 2SB772
این ترانزیستور قطعه بسیار پرکاربردی برای مبدل ها,رگولاتورهای ولتاژ,آمپلی فایر ها و رله ها می باشد.
ویژگی 2SB772
• Low saturation voltage
VCE(sat) ≤ −0.5 V (IC = −2 A, IB = −0.2 A)
• Excellent hFE linearity and high hFE
hFE = 60 to 400 (VCE = −2 V, IC = −1 A)
• Less cramping space required due to small and thin package and
reducing the trouble for attachment to a radiator.
No insulator bushing required.
ABSOLUTE MAXIMUM RATINGS
Maximum Temperature
Storage Temperature −55 to +150°C
Junction Temperature 150°C Maximum
Maximum Power Dissipation
Total Power Dissipation (TA = 25°C) 1.0 W
Total Power Dissipation (TC = 25°C) 10 W
Maximum Voltages and Currents (TA = 25°C)
VCBO Collector to Base Voltage −40 V
VCEO Collector to Emitter Voltage −30 V
VEBO Emitter to Base Voltage −5.0 V
IC(DC) Collector Current (DC) −3.0 A
IC(pulse)Note Collector Current (pulse) −7.0 A
Note Pulse Test PW ≤ 350 µs, Duty Cycle ≤ 2%
