ماژول DC-DC

توضیحات محصول

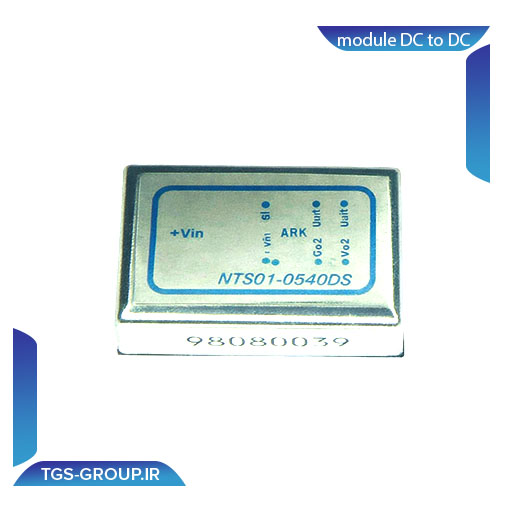

ماژول DC-DC ایزوله مدل NTS01-0540DS یک مبدل تغذیه صنعتی با بدنه فلزی است که برای تبدیل ولتاژ DC ورودی به خروجی‌های DC ایزوله‌شده طراحی شده است. این ماژول با ایجاد ایزولاسیون الکتریکی بالا بین ورودی و خروجی، از مدارهای حساس در برابر نویز، تداخل و اختلاف پتانسیل محافظت می‌کند و گزینه‌ای مناسب برای کاربردهای صنعتی، اتوماسیون و تجهیزات کنترلی محسوب می‌شود.

مشخصات فنی

مشخصات عمومی

• نوع قطعه: مبدل DC-DC ایزوله (Isolated DC-DC Converter)

• مدل: NTS01-0540DS

• ولتاژ ایزولاسیون:

  • 2KVdc بین ورودی و خروجی (I/O)

  • 500Vdc بین خروجی‌ها (O/O)

• مقاومت ایزولاسیون: 10⁹ اهم

• فرکانس سوئیچینگ: 100 کیلوهرتز (Typical)

مشخصات محیطی

• محدوده دمای کاری: ‎−25°C تا ‎+71°C

• محدوده دمای نگهداری: ‎−55°C تا ‎+125°C

• روش خنک‌کاری: جریان هوای آزاد (Free-Air Convection)

مشخصات فیزیکی

• جنس بدنه: مس با روکش نیکل و پایه غیرهادی

• ابعاد:

  • 1.25 × 0.8 × 0.4 اینچ

  • (32 × 20.3 × 10.2 میلی‌متر)

اتصالات پایه‌ها (Pinout)

• +Vin: پایه‌های 1 و 2

• −Vin: پایه‌های 23 و 24

• +Vo1: پایه 13

• +Vo2: پایه 12

• Go1: پایه 15

• Go2: پایه 10

• NC: پایه 11

• NP (بدون استفاده): پایه‌های 3، 14، 22

کاربردها

• اتوماسیون و کنترل صنعتی

• منابع تغذیه ایزوله

• تجهیزات الکترونیکی حساس

• تابلوهای برق و سیستم‌های کنترلی
