توضیحات
کاربرد TC4426
از کاربرد های این آی سی می توان به کارایی در منابع تغذیه سوئیچینگ,درایور های خطی و درایور های پالس ترانسفورماتور اشاره نمود.
ویژگی TC4426
- High Peak Output Current: 1.5A
• Wide Input Supply Voltage Operating Range:
– 4.5V to 18V
• High Capacitive Load Drive Capability: 1000 pF in
25 ns (typical)
• Short Delay Times: 40 ns (typical)
• Matched Rise and Fall Times
• Low Supply Current:
– With Logic ‘1’ Input – 4 mA
– With Logic ‘0’ Input – 400 µA
• Low Output Impedance: 7W
• Latch-Up Protected: Withstands 0.5A Reverse
Current
• Input Withstands Negative Inputs Up to 5V
• Electrostatic Discharge (ESD) Protected: 2.0 kV

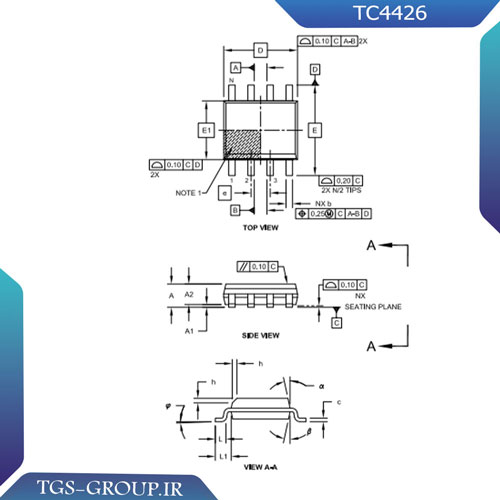

• Space-saving 8-Pin MSOP and 8-Pin 6×5 DFN-S
Packages
